氮化镓功率器件及其应用（下）

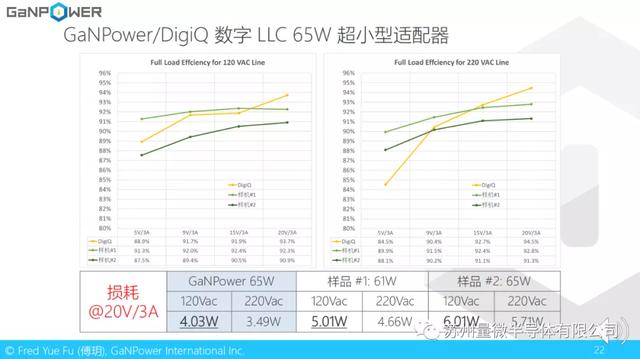

这里是我们65W LLC适配器的一些效率曲线图。在满载情况下，我们的适配器损耗比其它氮化镓适配器样品更小。尽管我们的工作频率远高于样品1和样品2

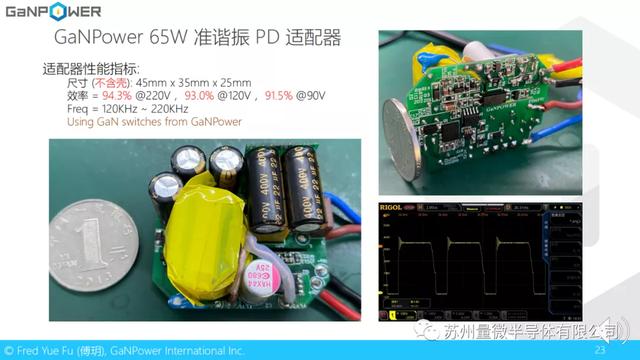

刚才讲到LLC比较适合对体积效率要求较高的高端场合，那我们的65W QR准谐振适配器就适合在低成本高性价比的场合。

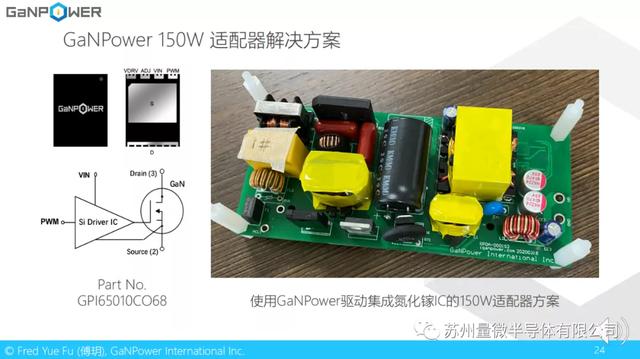

这里是我们150W适配器解决方案。使用的是我们集成驱动的氮化镓器件。

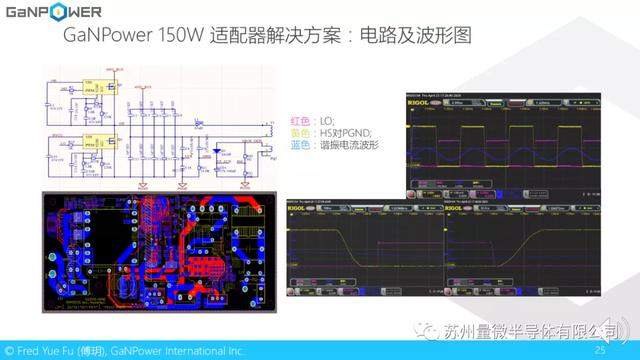

这里是我们150W解决方案的一些具体信息，特别将驱动电路部分放在了这一页的左上角

这里是我们220W适配器解决方案。设计非常紧凑，可以看到长度不到名片的大小。效率也可到94%。这个是包含PFC和DC/DC部分的总效率。

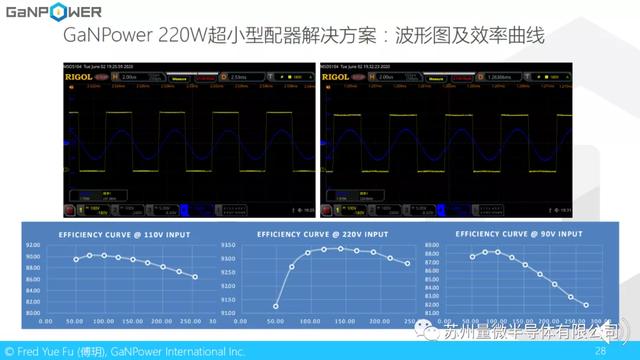

这一页是220瓦超小型适配器的一些波形图及在不同输入输出条件下的效率曲线图

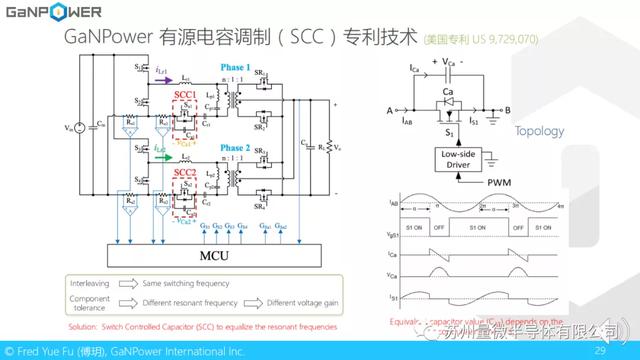

前面讲了氮化镓在消费类适配器方面的应用，这里我们再讲一下氮化镓在工业及汽车领域的应用。我们知道氮化镓特别适合软开关，尤其是LLC拓扑结构的应用。同时氮化镓是横向器件，更适合中小功率的应用。如果我们能将多路LLC电路交错并联，将一个较大的功率分解到多路并联输出，则有利于我们提高系统工作频率， 提高功率密度，并减小输出纹波。然而LLC使用的是频率控制，电感和电容的一点点的公差会造成各项工作频率不同，从而造成输出电流无法实现均流。GaNPower的有源电容调制SCC专利技术有效的解决了这样一个问题。它通过调整谐振电容值来调整并联各相的工作频率，从而实现均流的效果。这个技术将大大降低氮化镓在工业以及汽车领域的应用难度。

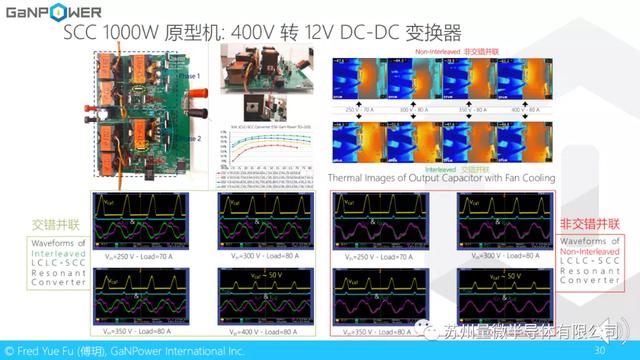

这是我们有源电容调制技术的1000W原型机，两项交错并联LLC的400V转12VDC-DC变换器。它可以广泛应用于服务器电源，通信电源和车载电源系统里面。

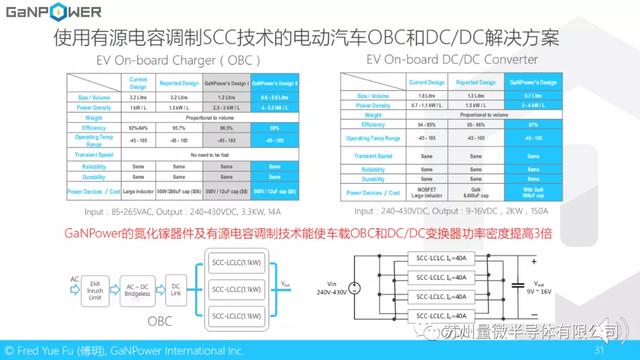

使用有源电容调制技术以后，能够让车载充电系统及DC/DC辅助电源系统的功率密度达到原来的3倍

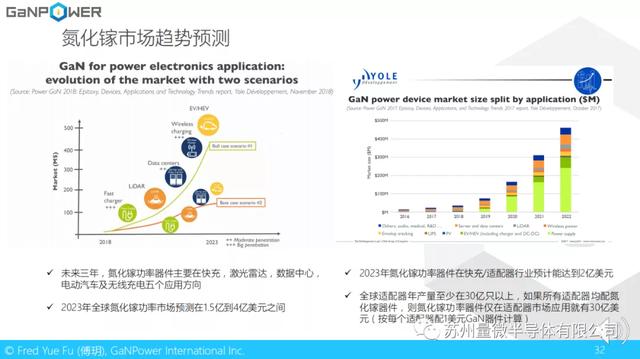

前面一直在谈技术，这里简单说一下市场。这里有法国悠乐咨询公司的两张预测图。预计未来三年，氮化镓功率器件主要有快充，激光雷达，数据中心，电动汽车和无线充电五个应用方向。2023年全球氮化镓功率市场预测在1.5亿到4亿美元之间。同时呢，2023年氮化镓功率器件在快充/适配器行业预计能达到2亿美元。但我个人认为这个预测可能高估了在汽车方面的应用，同时低估了在适配器上的应用。全球适配器年产量至少在30亿只以上，如果未来所有适配器均配氮化镓器件，按每个适配器配1美元GaN器件计算的话），氮化镓功率器件仅在适配器市场应用就可达30亿美元。

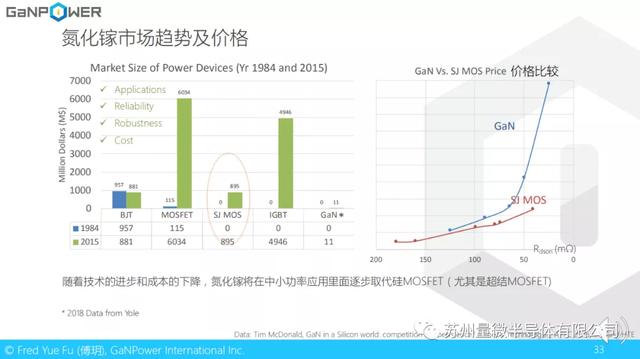

在这一页里，从左边这张图我们可以看到，在2015年的时候，超结MOS管的市场总量为9亿美金，估计2020年可以达到12亿美金左右，与此同时，2018年氮化镓功率器件市场仅为1800万美金。未来几年，650V氮化镓主要替代的是超结MOS管，会有很大的成长空间。右边这张图我们可以看到，当通态电阻Rdson比较大的时候，例如大于100毫欧，目前氮化镓和超结MOS管的价格是非常接近的，这意味着在小功率应用，氮化镓有巨大的优势。特别考虑到未来氮化镓还有很多的降价空间。

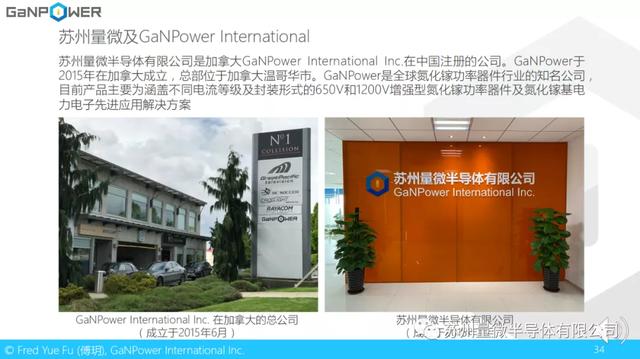

这里简单介绍一下我们公司。苏州量微半导体有限公司是加拿大GaNPower International Inc.在中国注册的公司。GaNPower于2015年在加拿大成立，总部位于加拿大温哥华市。GaNPower是全球氮化镓功率器件行业的知名公司，目前产品主要为涵盖不同电流等级及封装形式的650V和1200V增强型氮化镓功率器件及氮化镓基电力电子先进应用解决方案

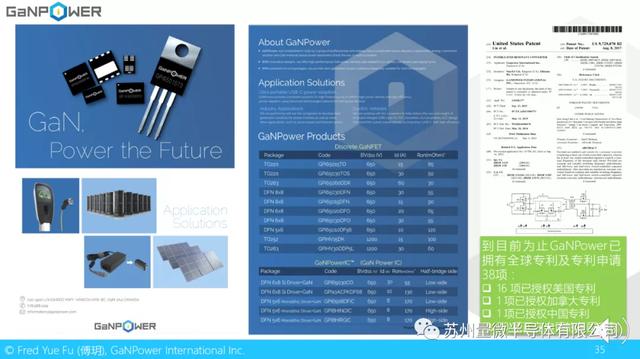

这里是我们的一些产品介绍。到目前为止，GaNPower拥有专利及专利申请38项，其中包括16项已授权的美国专利。
