【成员风采】泰科天润碳化硅器件助力消费类快充、PC电源性能提升

近年来，随着功率增大、效率及体积要求提升，碳化硅二极管逐渐进入到快充和PC电源领域。碳化硅二极管应用在PFC电路中，其优异的反向恢复特性能够降低损耗，并且随着开关频率的进一步升高，能够显著减小无源器件的体积，使电源获得更加优异的性能。

泰科天润作为国内最早量产碳化硅二极管的厂商之一，针对消费类快充和PC电源推出了丰富的产品，其电压等级为650V，电流等级在1A--10A，封装形式包括TO-220、TO-252、 SOD123、SMA、DFN5*6以及DFN8*8 等。

目前，已有多家客户将泰科天润的碳化硅二极管应用在快充和PC电源，下面我们一起通过充电头网多期快充、PC电源的拆解报告，来了解下泰科天润在消费领域中的应用。

1 倍思100W 2A2C快充插座

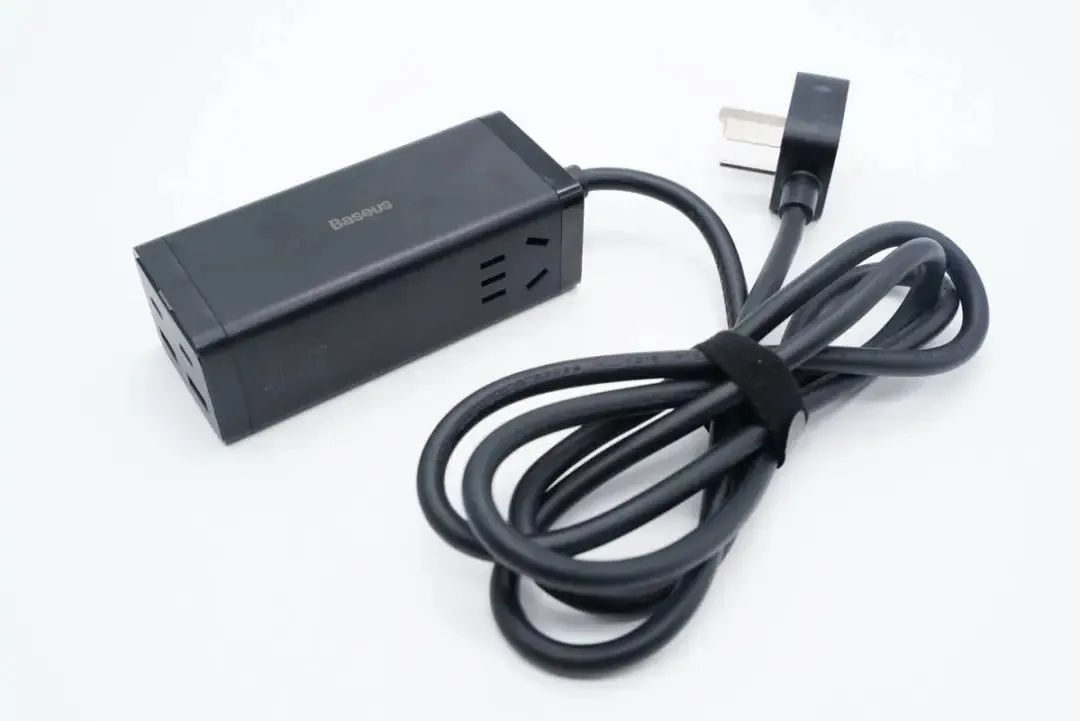

倍思推出了一款支持100W功率输出的插线板，非常适合购置笔记本电脑后，额外购置一个电源的用户。PFC整流使用泰科天润G5S6504Z碳化硅二极管。

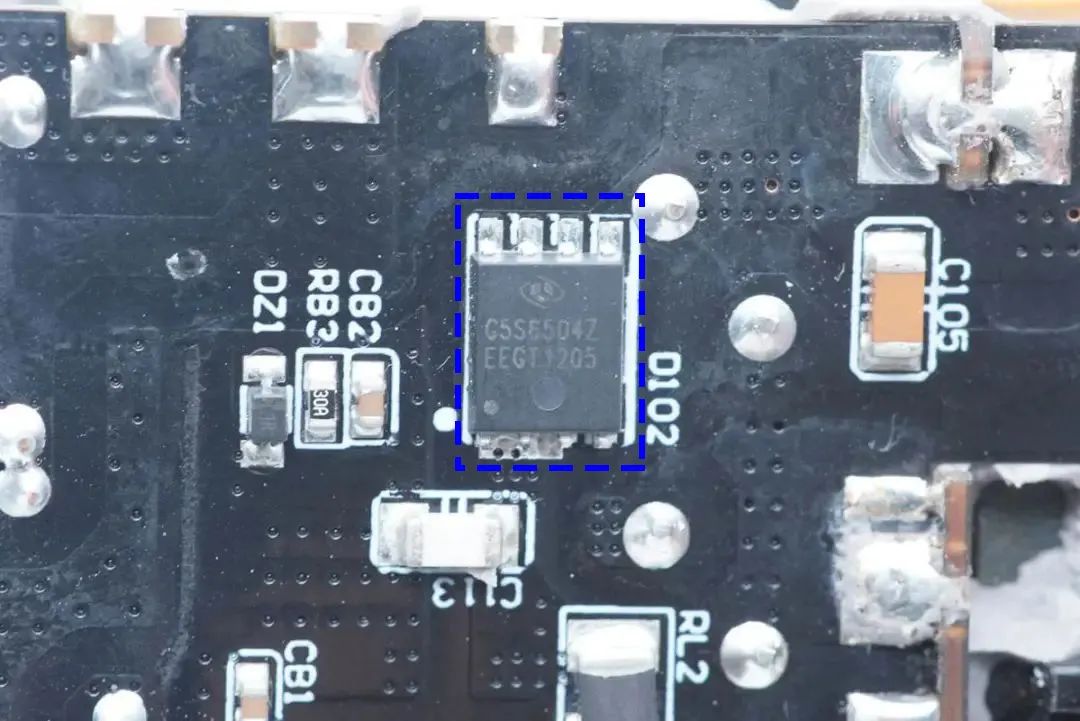

G5S6504Z是一颗耐压650V，电流4A，采用DFN5*6封装形式的碳化硅二极管。

（来源：充电头网，点击图片可查看方案）

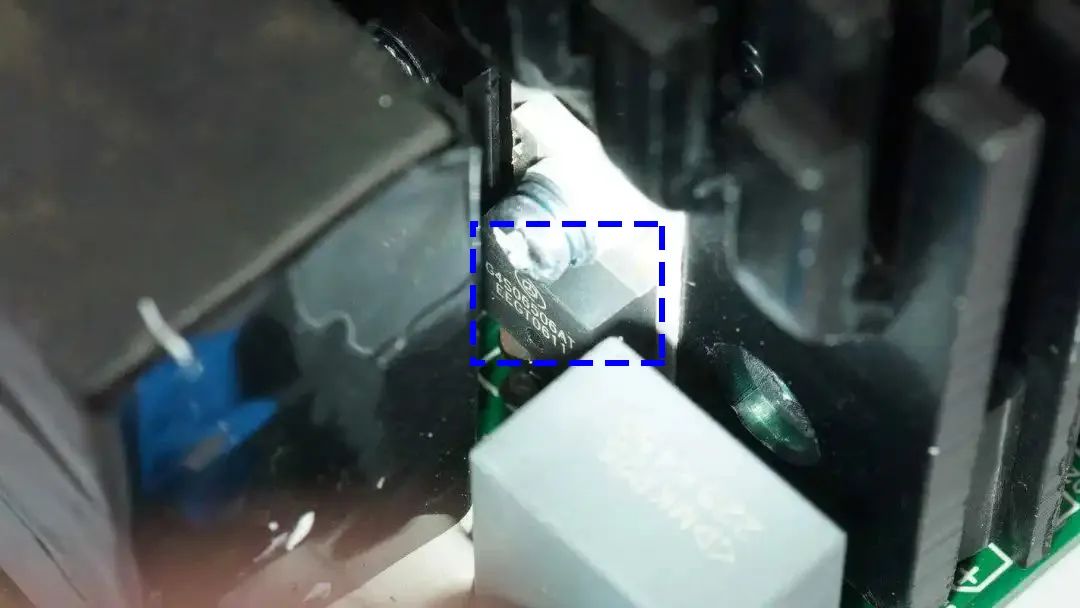

2 先马黑钻750W金牌全模组电脑电源

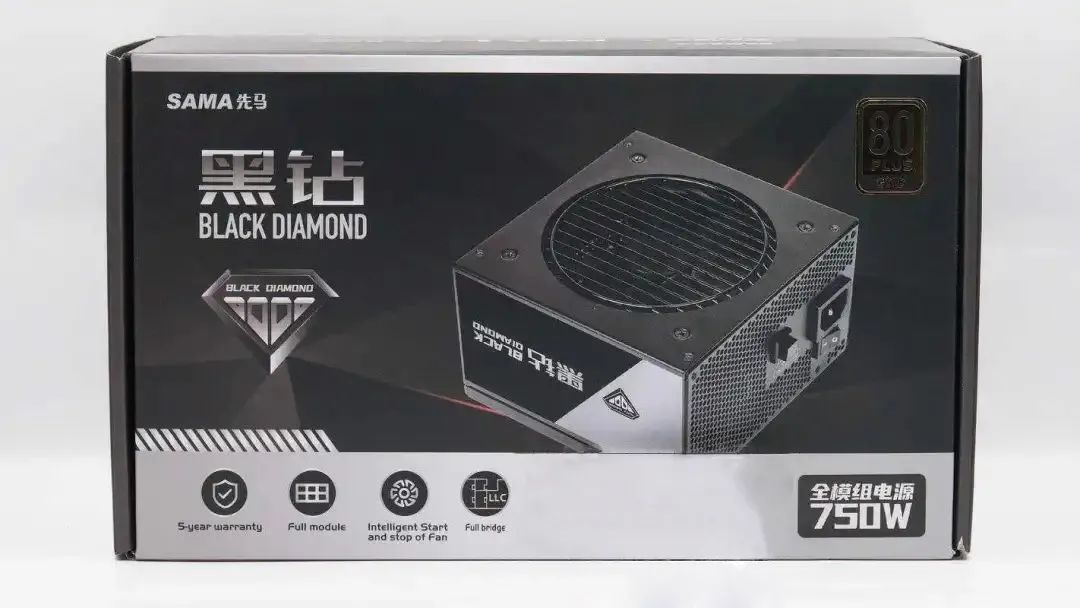

去年12月初SAMA先马推出黑钻系列电源产品：750W金牌全模组电源KTX-750-1。PFC整流使用泰科天润G4S06506AT碳化硅二极管。

G4S06506AT是一颗耐压650V，电流6A，采用TO220封装形式的碳化硅二极管。

（来源：充电头网，点击图片可查看方案）

3 SlimQ 150W DC+2C快充充电器

SlimQ推出过一款150W DC+2C快充氮化镓充电器F150，能同时兼顾DC+2C配置以及便携性，更适合携带外出。PFC升压整流使用泰科天润G5S06506QT碳化硅二极管。

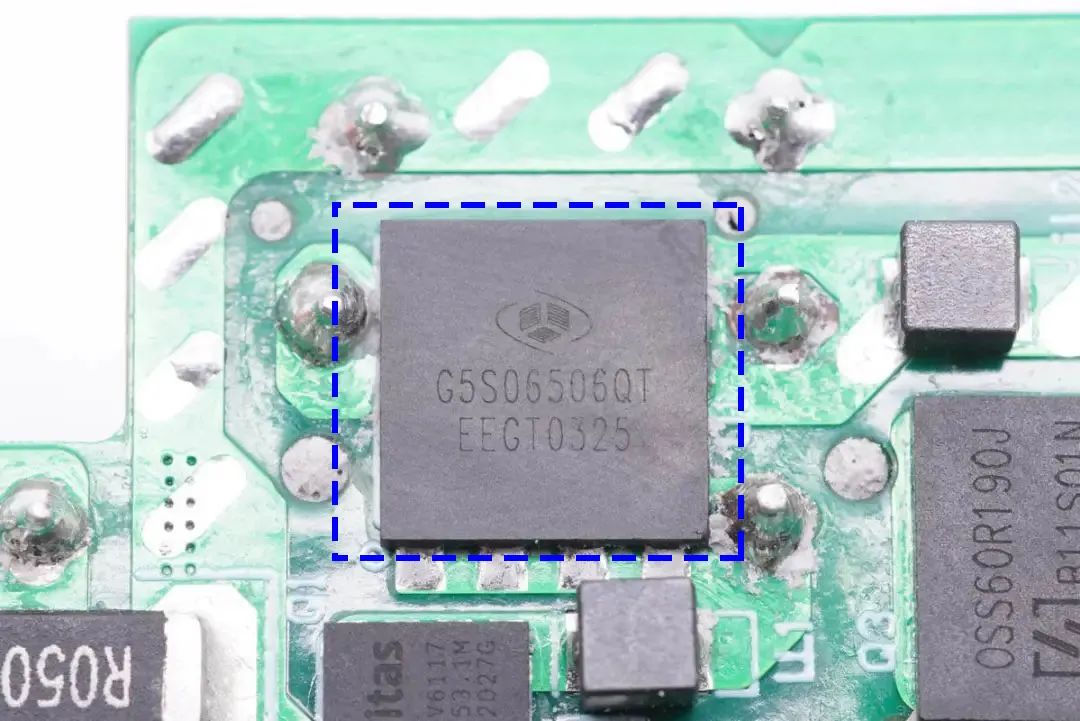

G5S06506QT是一颗耐压650V，电流6A，采用DFN8*8封装形式的碳化硅二极管。

（来源：充电头网，点击图片可查看方案）

4 鹏元晟90W 1A1C快充充电器

PYS鹏元晟高科技股份有限公司针对大功率快充市场推出了一款90W氮化镓快充充电器，配备1A1C万金油接口，分别支持18W和90W快充，还支持18W+65W双口同时快充策略。PFC升压整流使用泰科天润 G3S06503C碳化硅二极管。

G3S06503C是一颗耐压650V，电流3A，采用TO-252封装形式的碳化硅二极管。

（来源：充电头网，点击图片可查看方案）

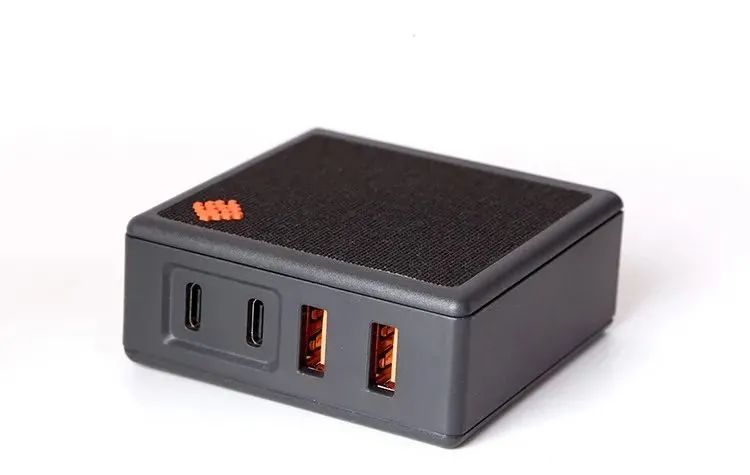

5 英诺赛科200W 3C2A多口快充参考设计

针对100W快充降速的问题，英诺赛科推出了高功率密度的200W氮化镓3C2A多口快充参考设计。PFC升压整流使用泰科天润G3S06505R碳化硅二极管。

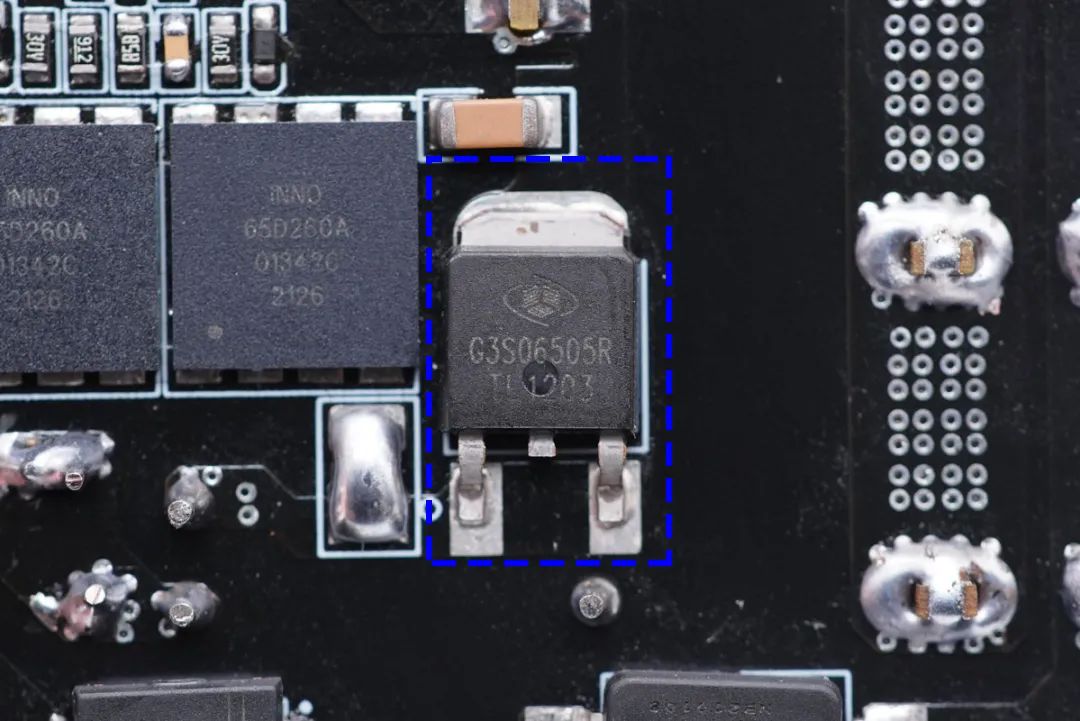

G3S06505R是一颗耐压650V，电流5A，采用TO-252封装形式的碳化硅二极管。

（来源：充电头网，点击图片可查看方案）

6 泰高技术240W USB PD3.1多口快充电源方案

泰高技术最新推出了一款240W 氮化镓 USB PD3.1 多口快充电源方案，PFC整流使用泰科天润 G5S6506Z碳化硅二极管。

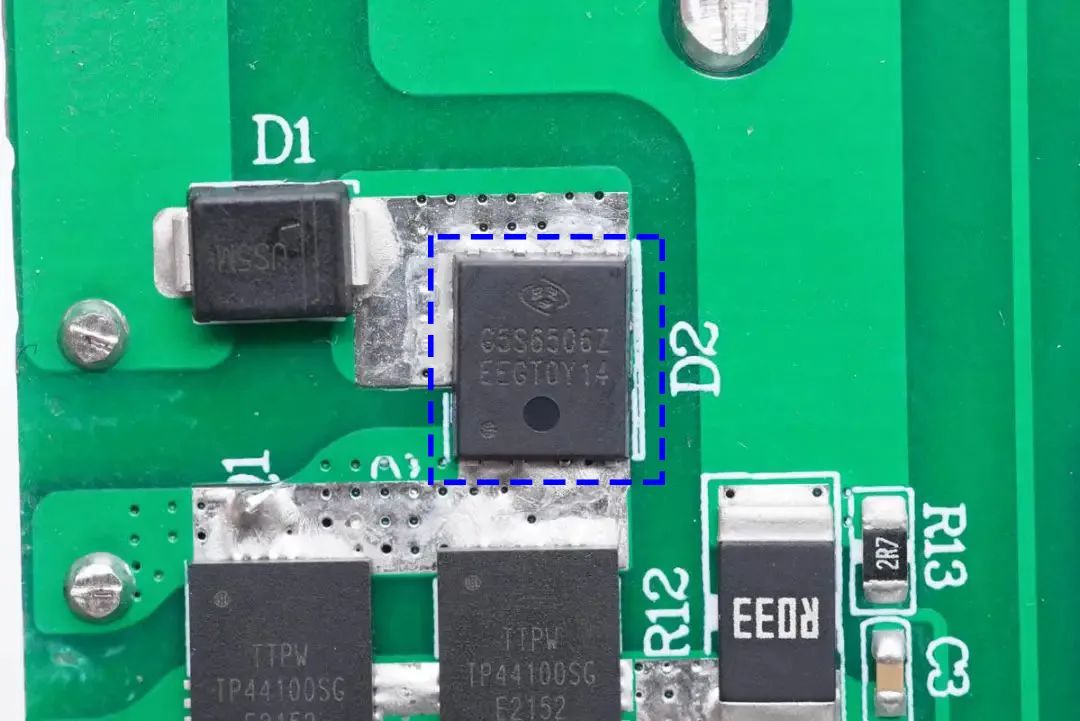

G5S6506Z是一颗耐压650V，电流6A，采用DFN5*6封装形式的碳化硅二极管。

（来源：充电头网，点击图片可查看方案）

为了更好地推广碳化硅在消费类的广泛应用，泰科天润与合作伙伴共同开发并推出多款应用案例，涵盖200W、120W和100W等热门功率段，其中200W与120W的参考设计采用PFC+LLC架构，多口输出。100W为PFC+QR，同样为AC-DC固定电压输出，不同接口采用独立降压输出的方式。

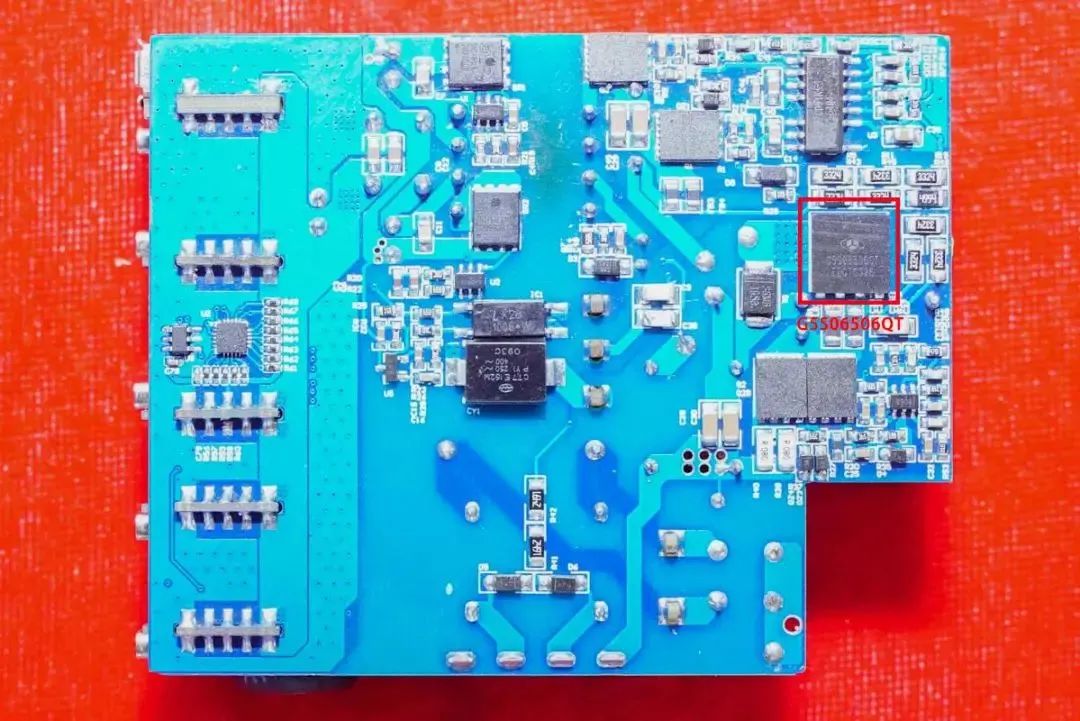

1 200W 5C1A碳化硅快充方案

该200W适配器使用了GaN开关器件+SiC二极管的方案，采用了PFC+LLC的拓扑结构。其中，PFC部分的开关频率高达200kHz，采用了泰科天润的G5S06506QT碳化硅二极管。

G5S06506QT是一颗耐压650V，电流6A，采用DFN8*8封装形式的碳化硅二极管。

（来源：泰科天润）

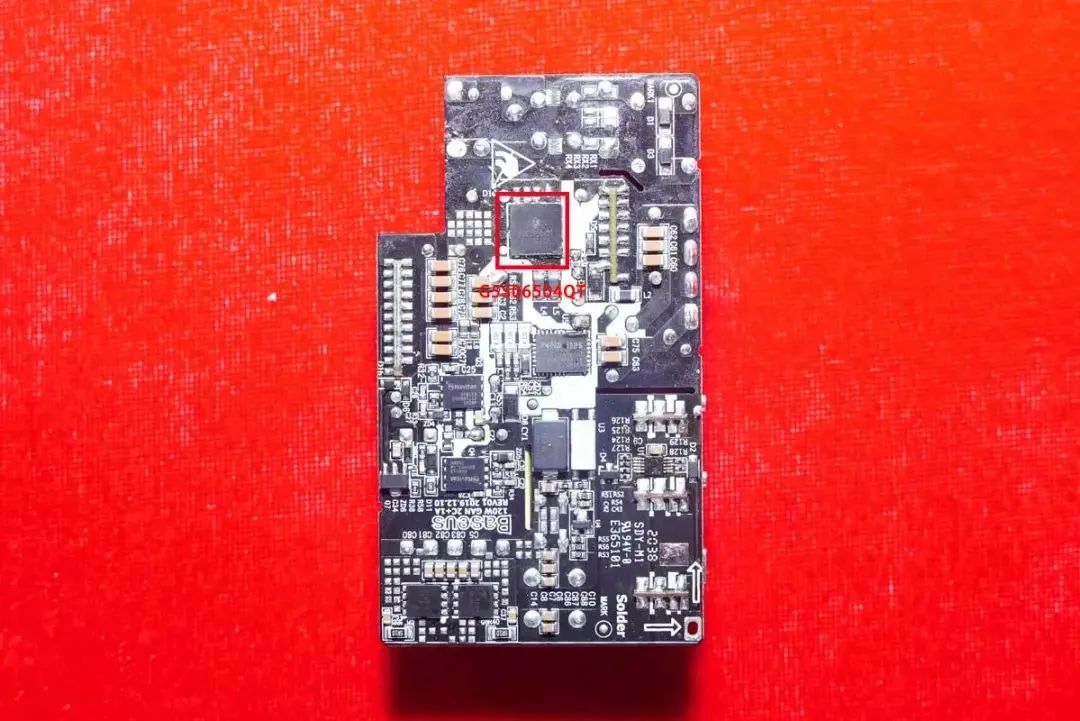

2 120W 1C1A碳化硅快充方案

该120W适配器使用了GaN开关器件+SiC二极管的方案，使用了PFC+LLC的拓扑结构，整机效率高达93.5%。其中，PFC部分的开关频率高达200kHz，采用泰科天润G5S06504QT碳化硅二极管。

G5S06504QT是一颗耐压650V，电流4A，采用DFN8*8封装形式的碳化硅二极管。

（来源：泰科天润）

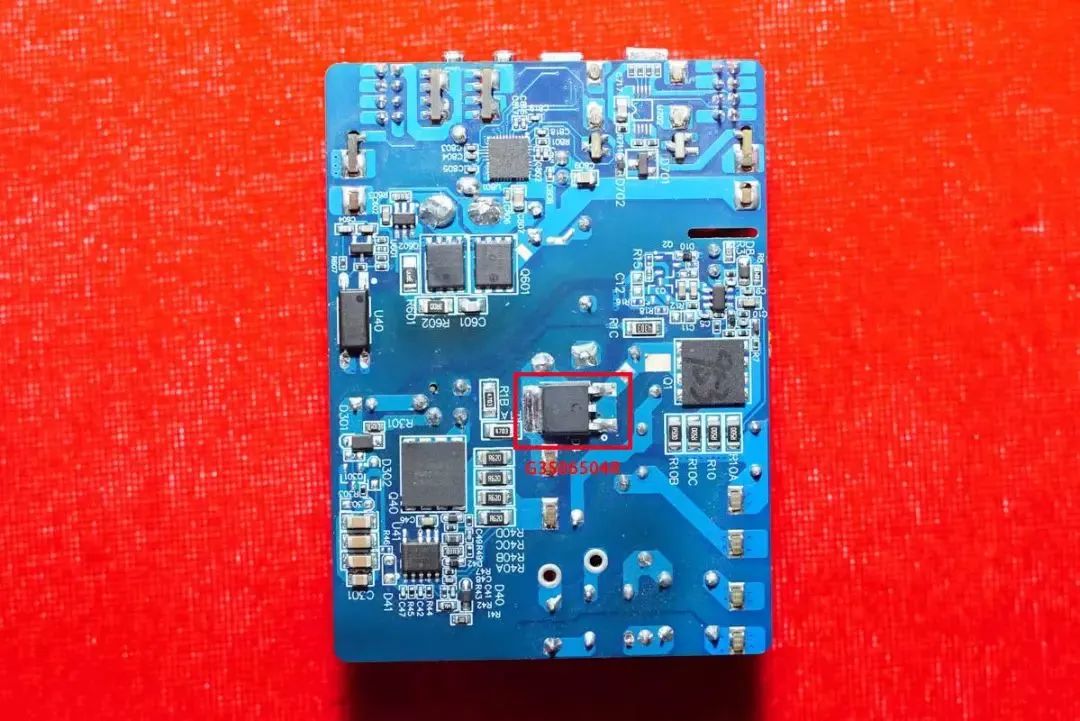

3 100W 2C2A碳化硅快充方案

该100W适配器方案使用了GaN开关器件+SiC二极管的方案，PFC开关频率为100kHz，整机效率高达92.3%（PFC+QR/90Vac）。在本产品中，应用到了泰科天润的G3S06504R碳化硅二极管产品。

G3S06504R是一颗耐压650V，电流4A，采用TO252封装形式的碳化硅二极管。

（来源：泰科天润）

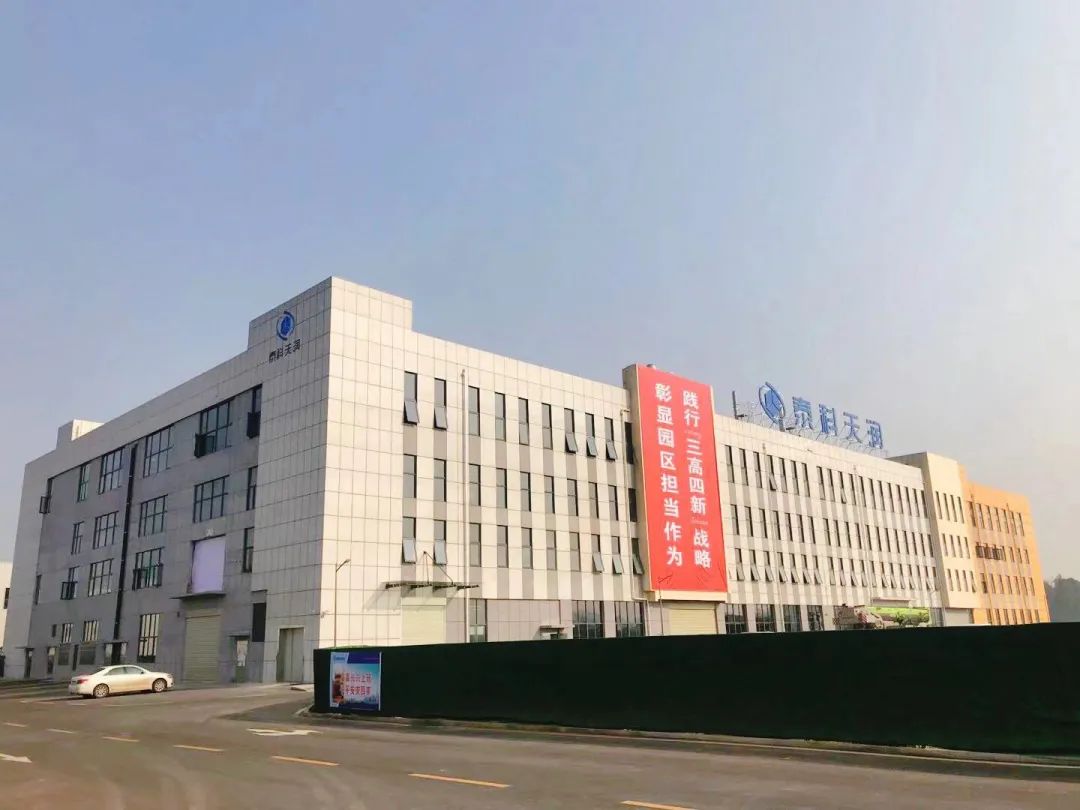

关于泰科天润

泰科天润是国内第一个获得国际权威机构DNV和USCG和第三方AEC-Q101认证的碳化硅电子电力企业。泰科天润湖南6英寸碳化硅扩建项目已经于去年7月进入生产阶段，综合良率90%以上。湖南生产线第一期满产是6万片/年，去年已经实现批量出货，截止到今年4月订单已经破亿元。
